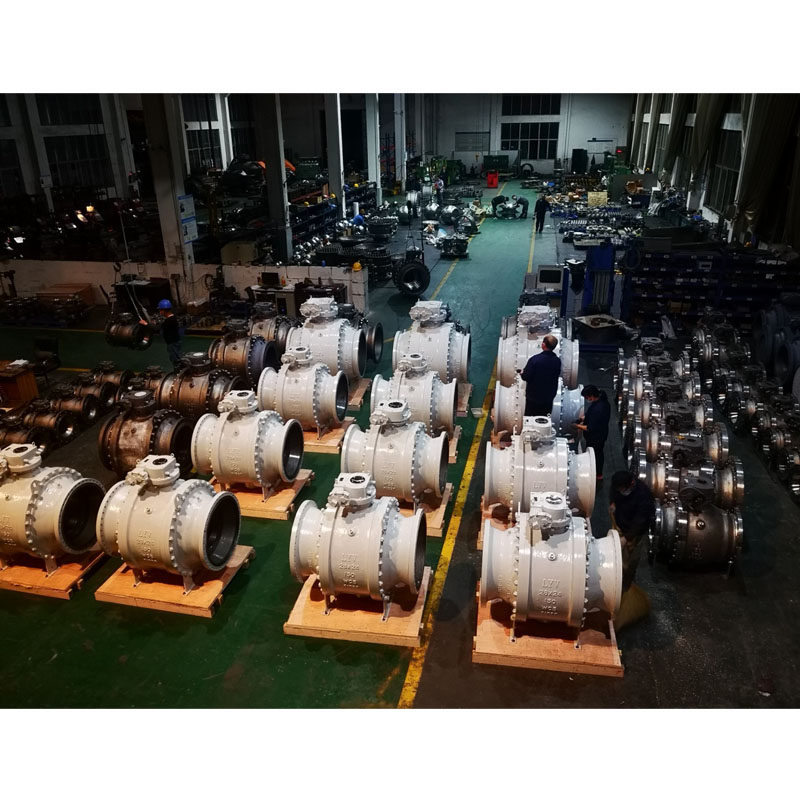

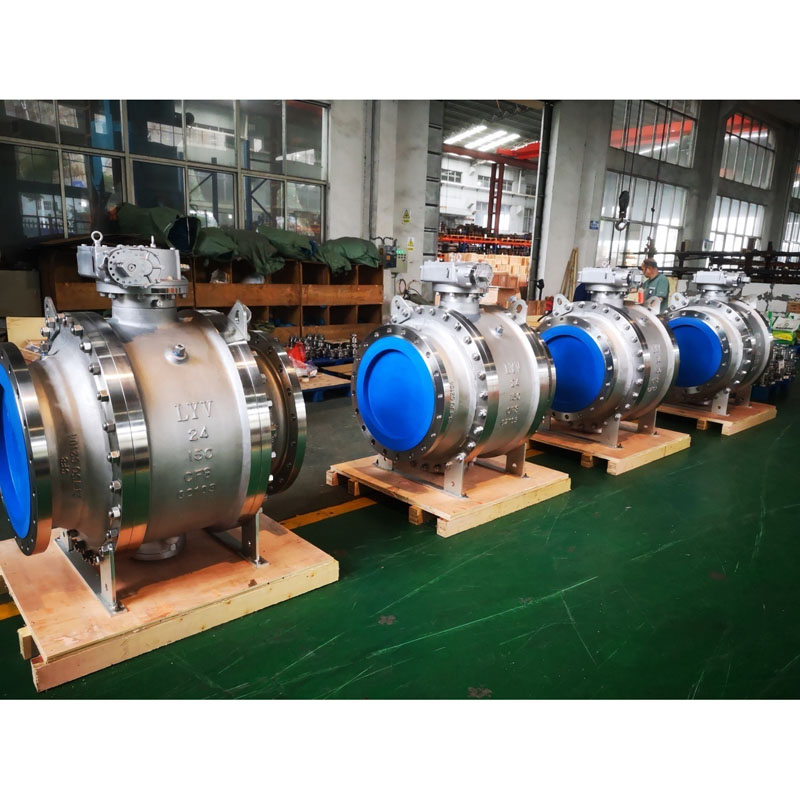

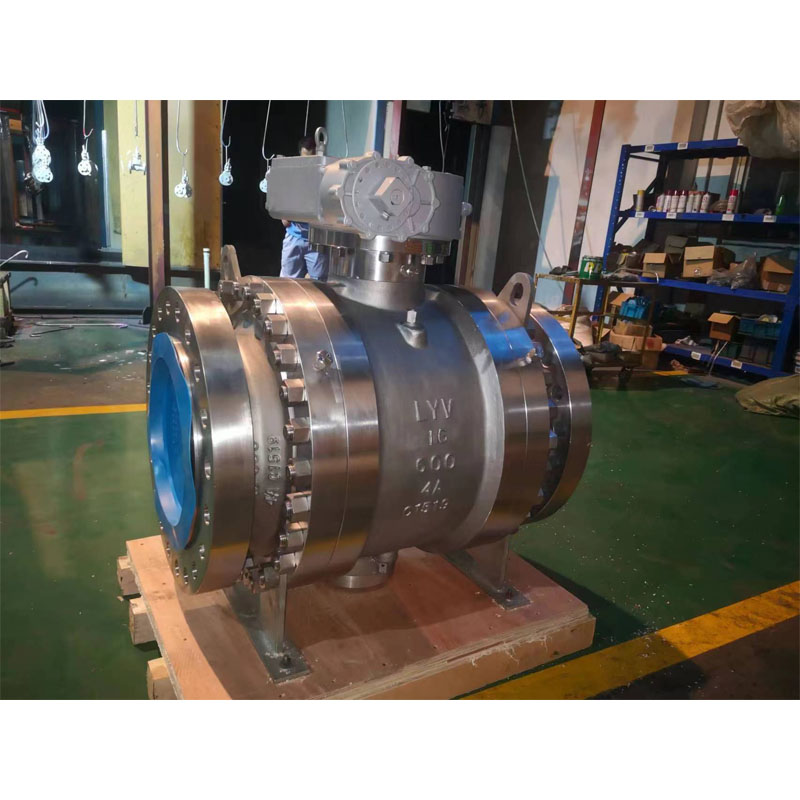

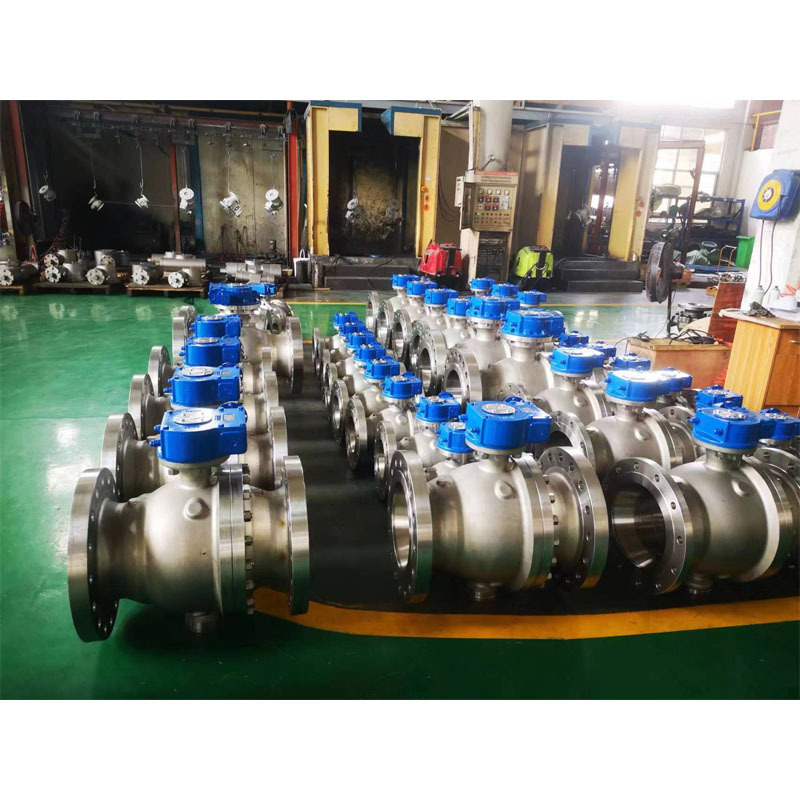

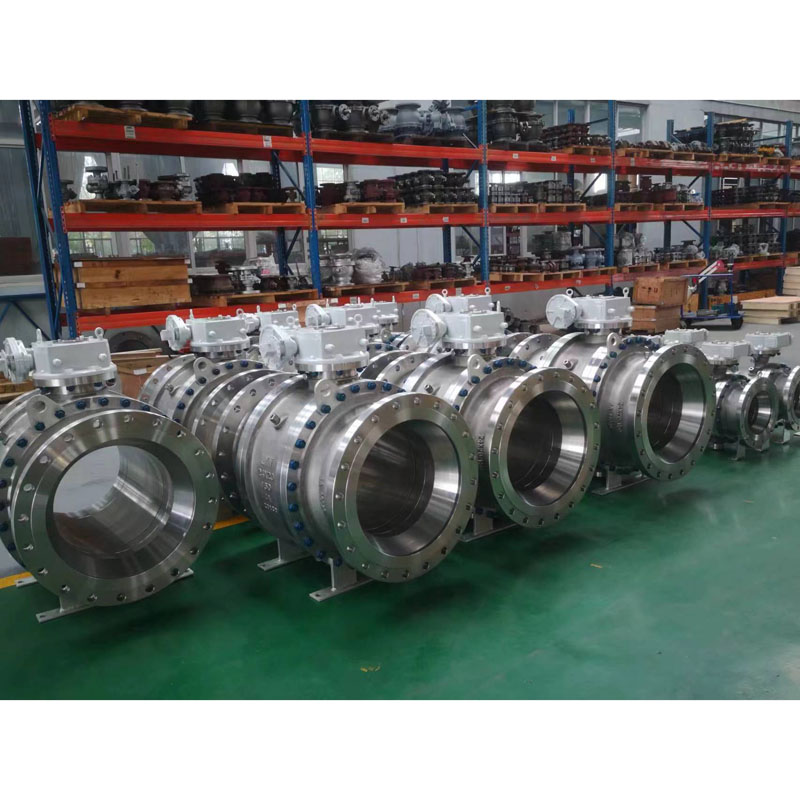

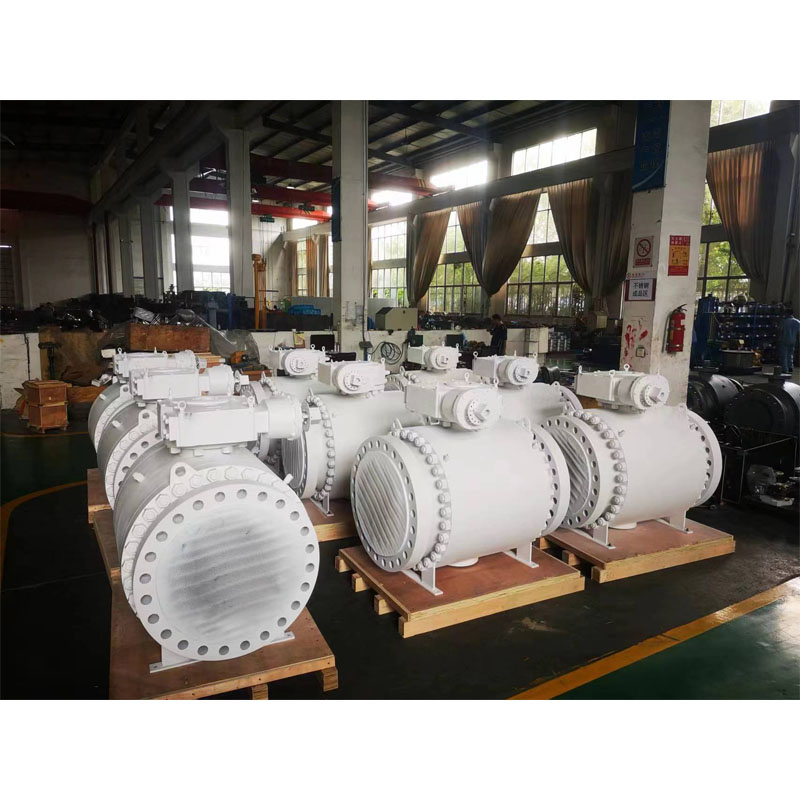

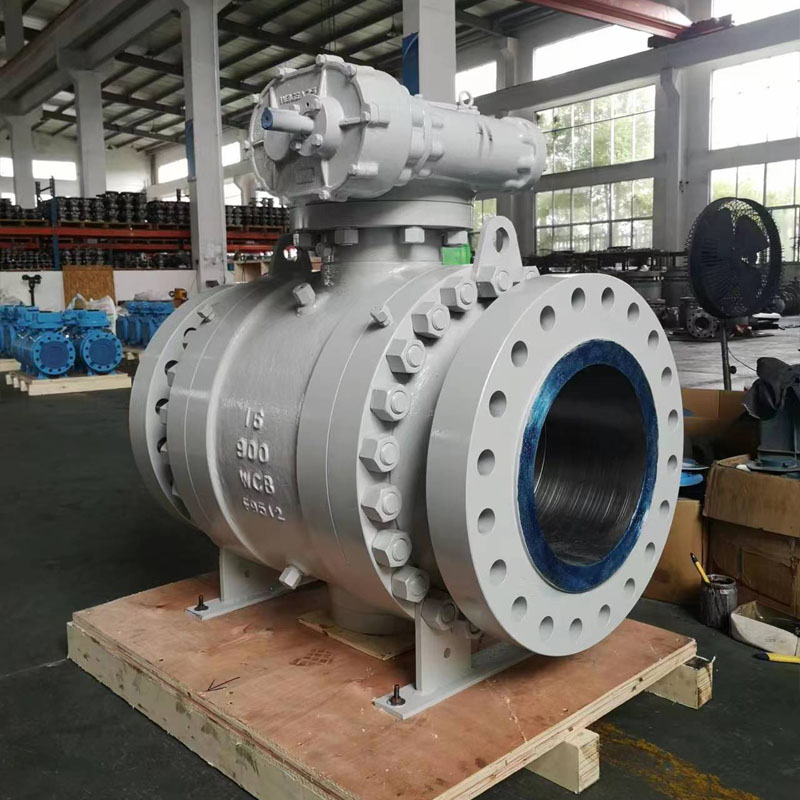

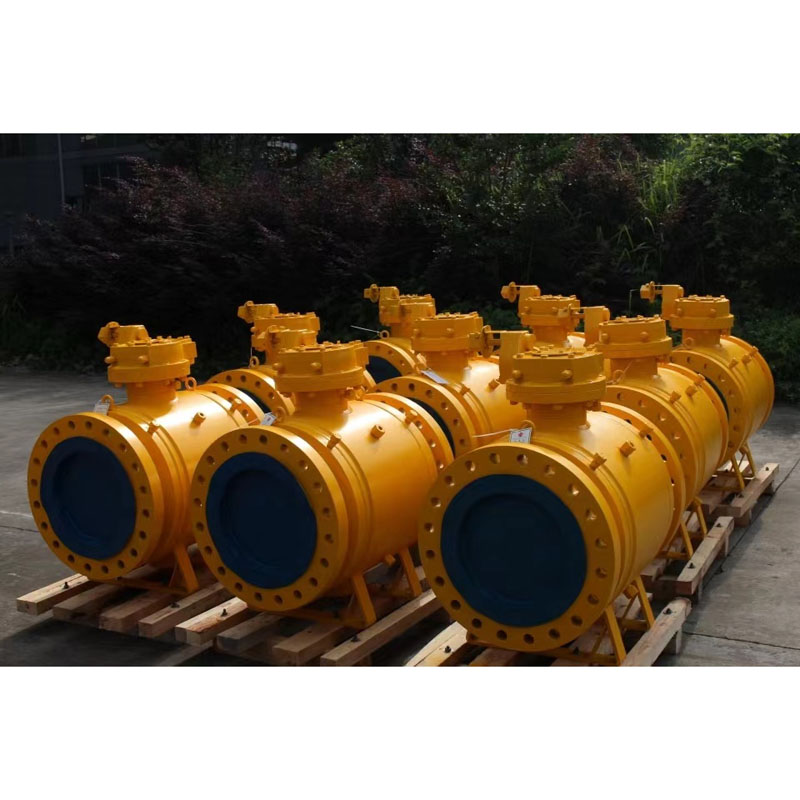

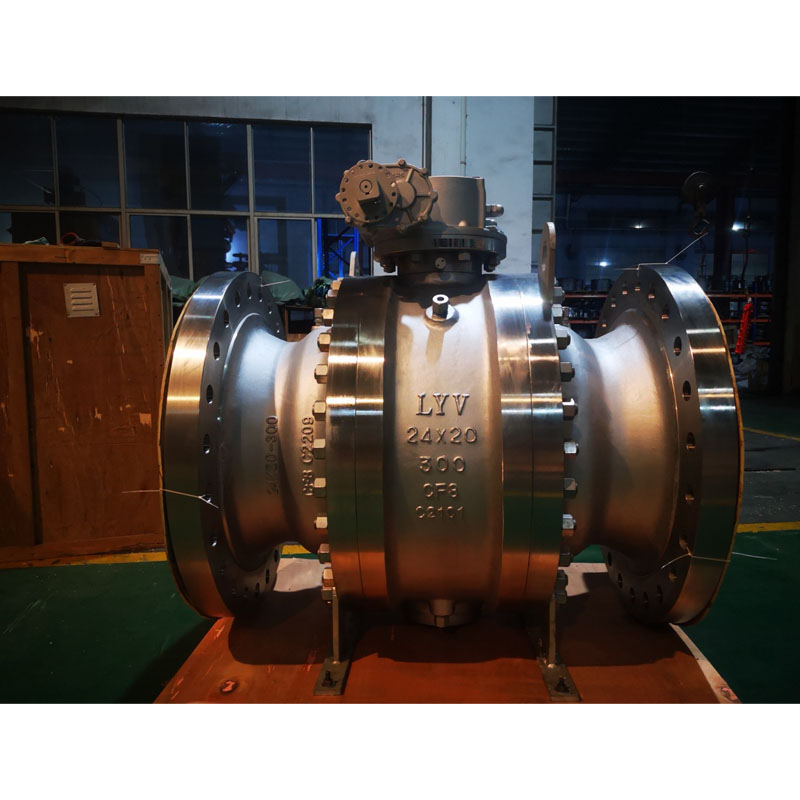

Sideindgang Trunnuion-monteret kugleventil

LYV er en Trunnuion-monteret kugleventilproducent og leverandør i Kina med API 6D, ISO 9001 og CE godkendt. Sideindgangskugleventilerne er kugleventilerne med 2- eller 3-stk krop til den delte kropskonstruktion.

Design og test international standard for todelt kugleventil

Designstandard: BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

Inspektions- og teststandard: API 598/ API 6D

Brandsikker teststandard: API 607/API 6FA

Flange Til Flange Længde: ANSI B 16.10 -Kort mønster/ Langt mønster

Endetilslutning: Flangeende ende til ANSI B 16.5, stødsvejseender, svejsesømmeender.

Producentstørrelse og trykområde:

NPS 1/2" til 48" (for ANSI Class 150LB)

NPS 1/2" til 48" (for ANSI Class 300LB)

NPS 1/2" til 48" (for ANSI Class 600LB)

NPS 1/2" til 36" (for ANSI Class 900LB)

NPS 1/2" til 24" (for ANSI Class 1500LB)

NPS 1/2" til 12" (for ANSI Class 2500LB)

eller

DN15 til DN1200 (for PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa)

DN15 til DN1200 (for PN4.0Mpa, PN5.0Mpa)

DN15 til DN1200 (for PN6.3Mpa, PN10.0Mpa)

DN15 til DN900 (for PN15.0Mpa)

DN15 til DN600 (for PN25.0Mpa)

Rørboring: Fuld boring (FB)/ Reducer boring (RB)

Konstruktionskrop: Sideindgang

Motorhjelm/dækseltype: Boltet motorhjelm/forlænget motorhjelm

Sæde Type: Blød type/ Hardseal Metal Type

Flowretningsbestemt: Ensrettet/Tovejs

Servicemedium: Naturgas, Olie, Vand, Oxygongas osv

Service: SOUR, ISO 15156/ NACE MR0175

Funktion: Brandsikkerhedsdesign

Antistatisk design

Udblæsningssikker stamme

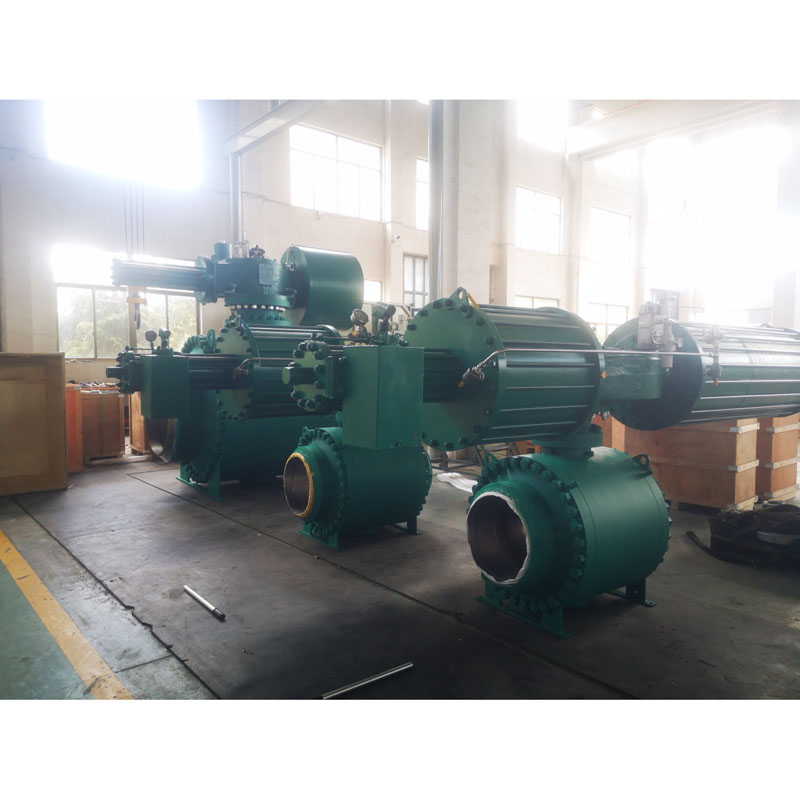

Ventildrift: manuel håndtag / snekkegear / aktuatorbetjent / pneumatisk aktuator / elektrisk aktuator

MOC (Bill of Material – BOM):

Krop & motorhjelm: ASTM A 216 GR. WCB /ASTM A105N (kulstofstål)

: ASTM A352 LCB / LCC /ASTM A350 LF2 (lavtemp. kulstofstål)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (rustfrit stål)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (rustfrit stål)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (duplex rustfrit stål)

Solid kugle: ASTM A105N+ENP/A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Bemærk: Harseal Metal Sædetype Kugleoverfladebehandling: ENP, HCR, WC, svejsning Ni60/ Ni55

Stilk: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Kuglesæde og kropstætning: PTFE Virgin / 25 % glasfyldt PTFE – GFT / kulstoffyldt PTFE – CFT

: PEEK / Delrin / Grafoil – Grafitring

Glandpakning: PTFE Virgin / 25 % glasfyldt PTFE – GFT / kulstoffyldt PTFE – CFT

: Grafoil – Grafitring

Hvad er en Trunnion-monteret kugleventil?

Den tapmonterede kugleventil er en kvartalsdrejningsventil, der hjælper med at stoppe det strømmende medium i rørledningerne. Den unikke egenskab ved den tapmonterede kugleventil er dens skive i en rund eller sfærisk form placeret i midten. Dette bliver ved med at rotere for at stoppe eller starte flowet.
