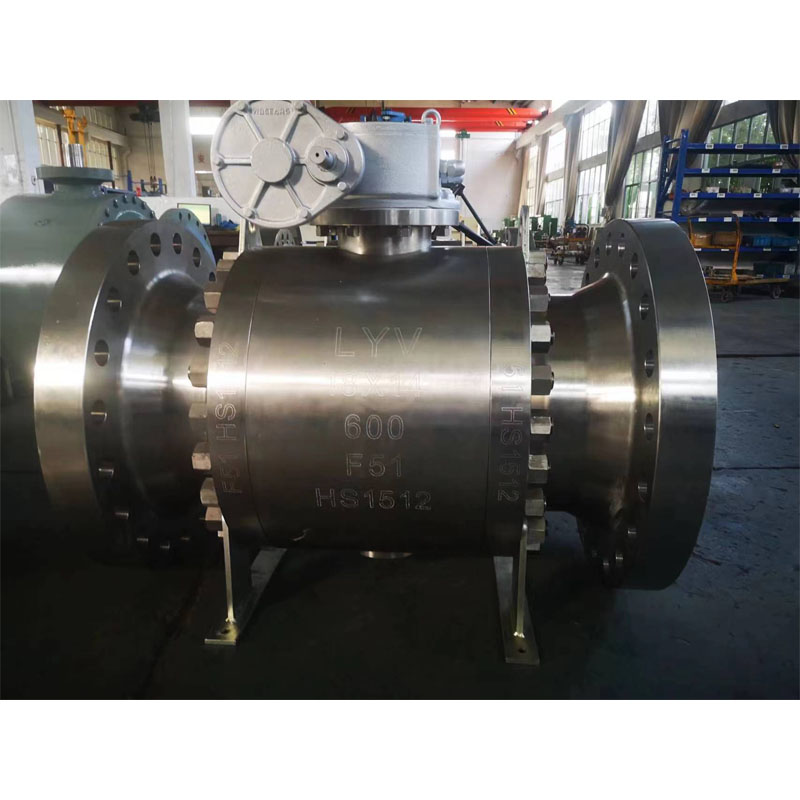

Reducer Bore Trunnion-monteret kugleventil

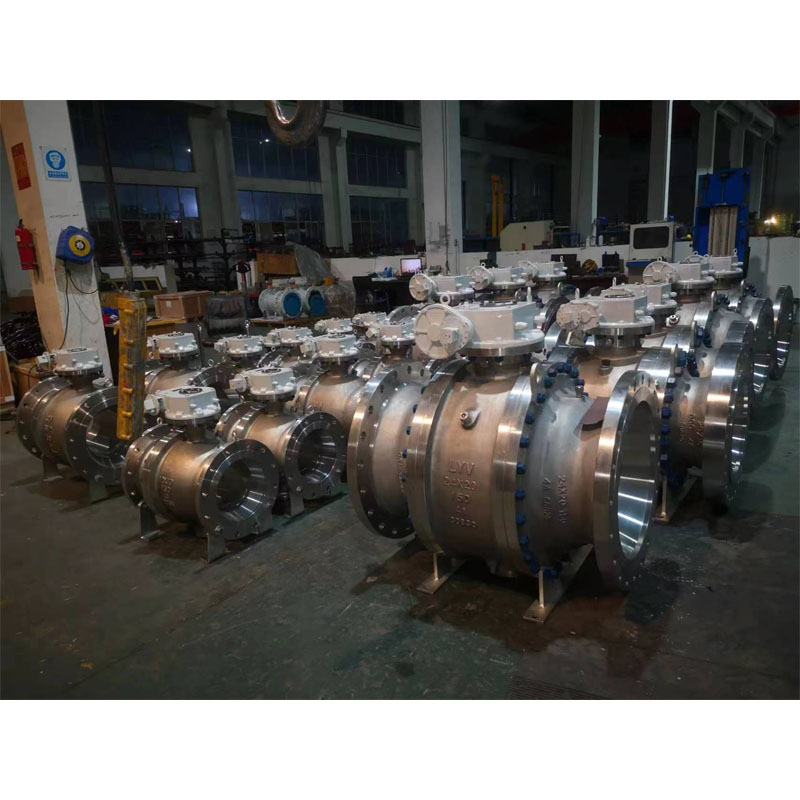

LYVs kugleventiler med reduceret boring foretrækkes på grund af deres høje sikkerhed og konkurrencedygtige pris. Vi producerer ventiler til stor størrelse og højt arbejdstryk til Sydøst Aisa, Mellemøsten, Rusland, ets. Normalt er en reduktionsboringsventil ca. 30% lettere i forhold til kugleventiler med fuld boring af samme størrelse, kugleventilerne monteret med reduktionsboring kan sikre rørledningen sikker drift og også sikre købsomkostningerne for hele rørledningssystemet.

Trunnion-monteret kugleventil med reduceret boring er designet med dobbelt blok og udluftning eller dobbelt stempel type, som er udstyret med tætningsmiddel indsprøjtningssystem for både spindel og sæder til kropshulrummet, så det kan dræne fra både opstrøms og nedstrøms ender, for at forhindre sæde eller spindel lækage.

Design og test international standard:

Designstandard: ISO 14313/ ASME B 16.34 /API 6D

Inspektions- og teststandard: API 598/ API 6D

Brandsikker teststandard: API 607/API 6FA

Flange Til Flange Længde: ANSI B 16.10 -Kort mønster/ Langt mønster

Endetilslutning: Flangeende ende til ANSI B 16.5, stødsvejseender, svejsesømmeender.

Producentstørrelse og trykområde:

NPS 2â til 48â (for ANSI Class 150LB)

NPS 2â til 48â (for ANSI Class 300LB)

NPS 2â til 48â (for ANSI Class 600LB)

NPS 2â til 36â (for ANSI Class 900LB)

NPS 2â til 24â (for ANSI Class 1500LB)

NPS 2â til 12â (for ANSI Class 2500LB)

Rørboring: Reducer boring(RB)

Konstruktionskrop: Endeindgang

Motorhjelm/dækseltype: Boltet motorhjelm/forlænget motorhjelm

Sæde Type: Blød type/ Hardseal Metal Type

Flowretningsbestemt: Ensrettet/Tovejs

Servicemedium: Naturgas, Olie, Vand, Oxygongas osv

Service: SOUR, ISO 15156/ NACE MR0175

Flygtningemission: ISO 15848

Funktion: Brandsikkerhedsdesign

Antistatisk design

Udblæsningssikker stamme

Dobbelt blok og dystert design

ISO 5211 monteret IPAD

Ventildrift: manuel håndtag / snekkegear / aktuatorbetjent / pneumatisk aktuator / motoraktuator

MOC (Bill of Material â BOM) :

Krop & motorhjelm: ASTM A 216 GR. WCB /ASTM A105N (kulstofstål)

: ASTM A352 LCB / LCC /ASTM A350 LF2 (lavtemp. kulstofstål)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (rustfrit stål)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (rustfrit stål)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (duplex rustfrit stål)

Solid kugle: ASTM A105N+ENP/A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/F53/F55

Bemærk: Harseal Metal Sædetype Kugleoverfladebehandling: ENP, HCR, WC, svejsning Ni60/ Ni55

Stilk: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Metal sædering: : ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/F53/F55

Bemærk: Harseal Metal Sædetype Sæde Ring overfladebehandling: ENP, HCR, WC, svejsning Ni60/ Ni55

Sædeforsegling: PTFE Virgin / 25% glasfyldt PTFE â GFT / Carbon Fyldt PTFE â CFT

: PEEK / Delrin / Grafoil â Grafitring

Glandpakning: PTFE Virgin / 25% glasfyldt PTFE â GFT / Carbon Fyldt PTFE â CFT

: Grafoil â Grafitring

Hvad er en kugleventil med reduceret boring?

En kugleventil med reduceret boring er en type kugleventil, hvor ventilens indvendige diameter er mindre end rørdiameteren, mens ventilens flangedimension stadig passer til rørdiameteren. Arbejdskravet er, at turbulens og væskestrømningshastighed ikke er større bekymringer, og hvor der ikke er sandsynlighed for opbygning af partikler, for at undgå ventilblokering.

Med en mindre indvendig diameter er ventilhuset og kuglestørrelsen også mindre, så kugleventilen med reduceret boring optager et mindre volumen, hvilket gør at den bruger mindre plads under installationen. Hvad mere er, materialet til et mindre hus og en kugle opkræver en lavere materialeomkostning, for at påvirke de endelige produkters omkostninger, for at reducere hele omkostningerne ved rørledningssystemet.
