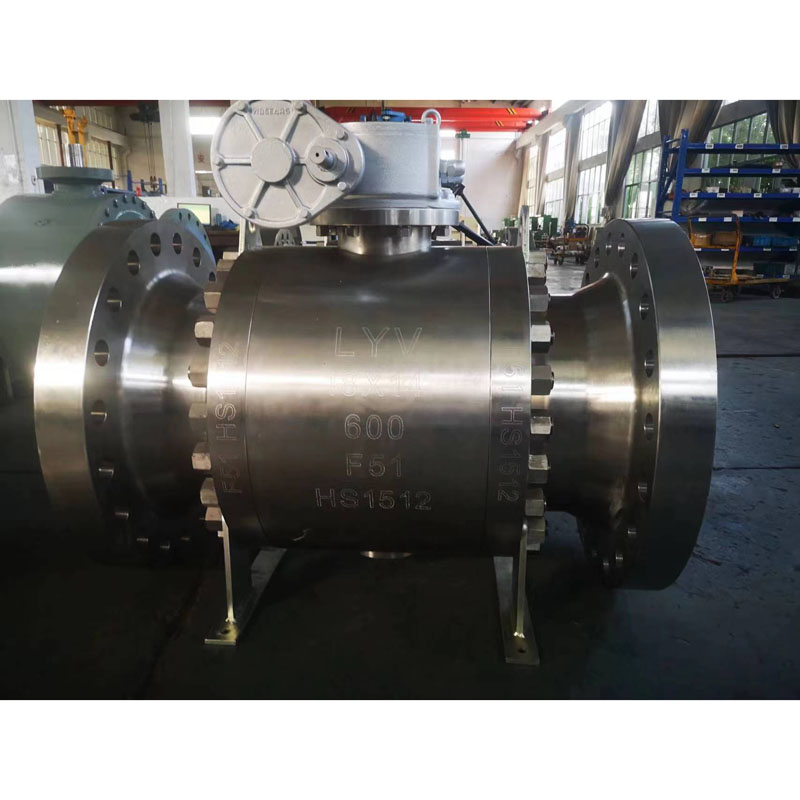

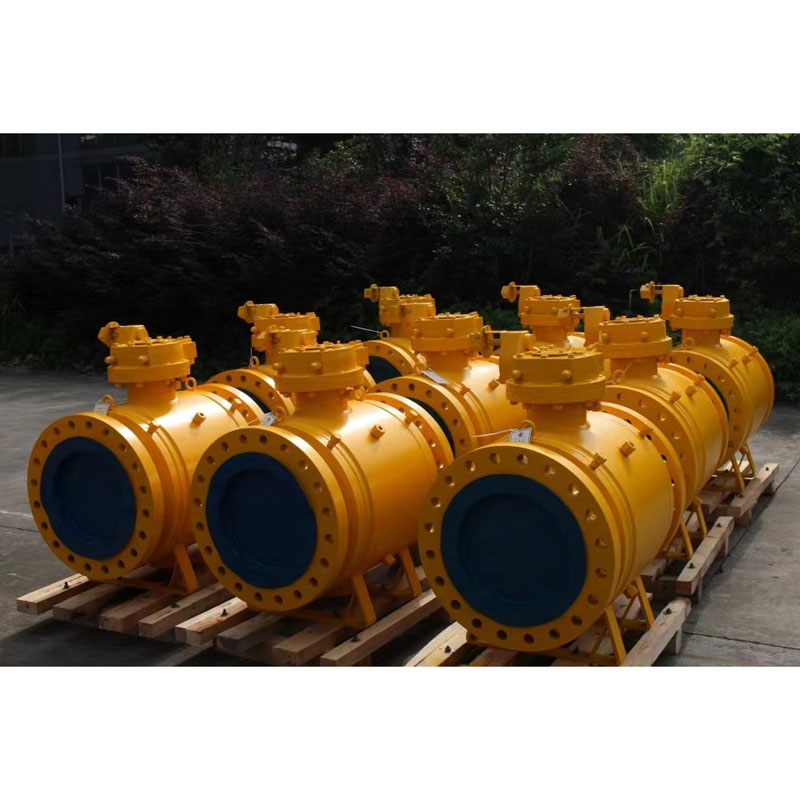

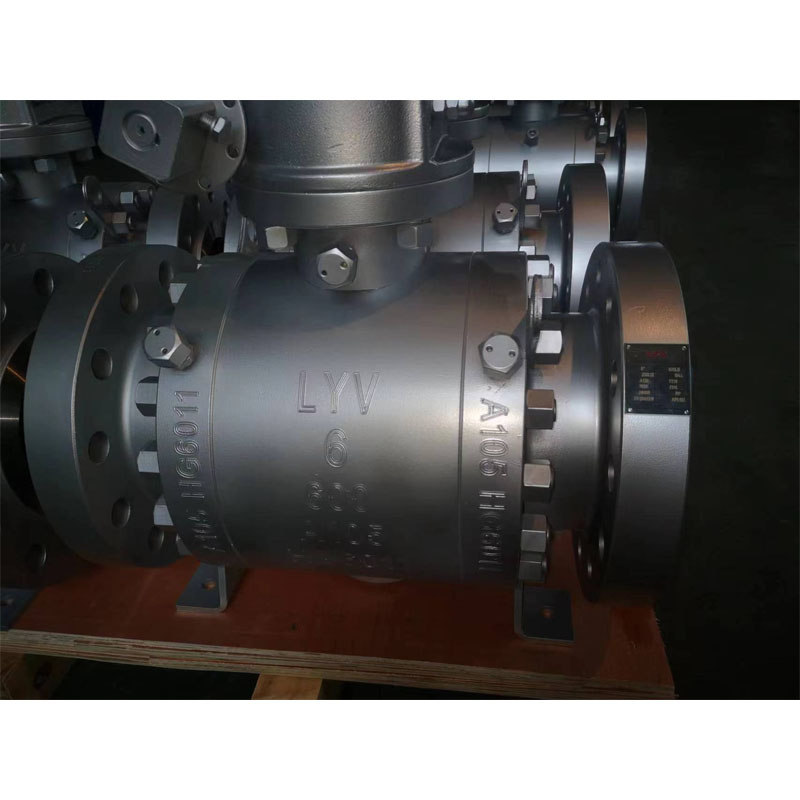

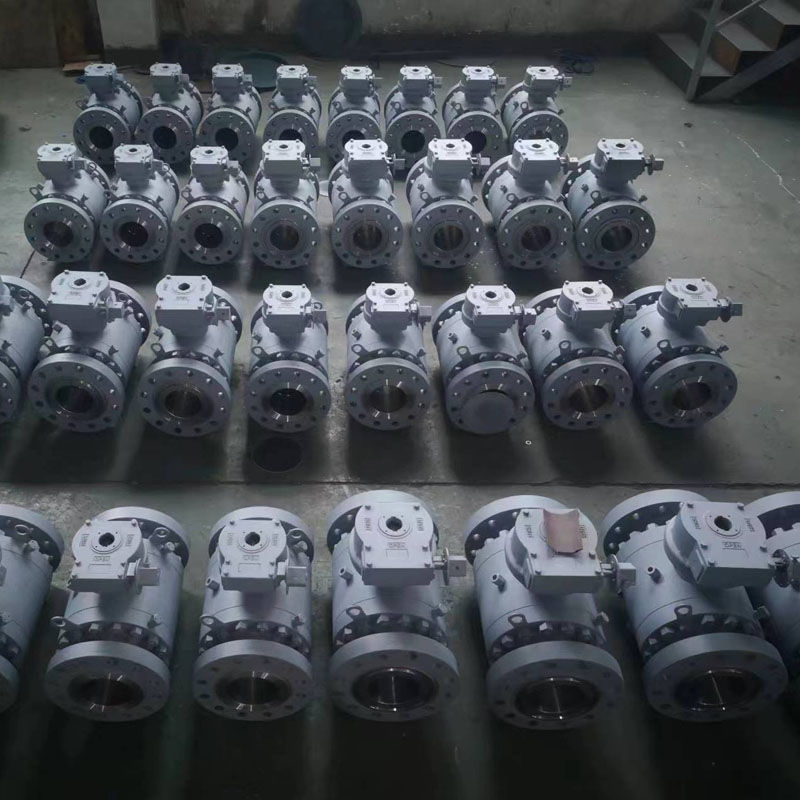

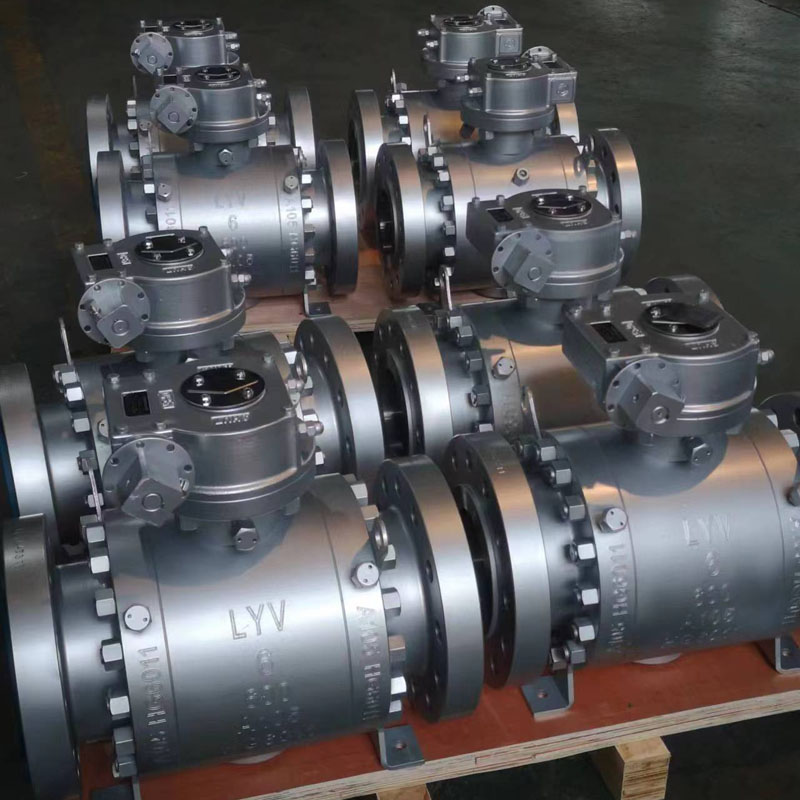

Smedet tapmonteret kugleventil

LYV's høje kvalitet, de smedede kugleventiler, der er monteret på tapet, størrelsen til arbejdstryk ANSI 150lb til ANSI 1500lb til forskellige former for arbejdskrav miljø. Vi kan tilbyde dig en god pris, hvis du sender os din forespørgsel.

Smedet tapmonteret kugleventil er designet med dobbelt blok og udluftning eller dobbelt stempel type, som er udstyret med tætningsmiddel indsprøjtningssystem for både spindel og sæder til kropshulrummet, så det kan dræne fra både opstrøms og nedstrøms ender, for at forhindre lækage af sæde eller spindel .

Design og test international standard:

Designstandard: ISO 14313/ ASME B 16.34 /API 6D

Inspektions- og teststandard: API 598/ API 6D

Brandsikker teststandard: API 607/API 6FA

Flange Til Flange Længde: ANSI B 16.10 -Kort mønster/ Langt mønster

Endetilslutning: Flangeende ende til ANSI B 16.5, stødsvejseender, svejsesømmeender.

Producentstørrelse og trykområde:

NPS 2â til 48â (for ANSI Class 150LB)

NPS 2â til 48â (for ANSI Class 300LB)

NPS 2â til 48â (for ANSI Class 600LB)

NPS 2â til 36â (for ANSI Class 900LB)

NPS 2â til 24â (for ANSI Class 1500LB)

NPS 2â til 12â (for ANSI Class 2500LB)

eller

DN50 til DN1200 (for PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa)

DN50 til DN1200 (for PN4.0Mpa, PN5.0Mpa)

DN50 til DN1200 (for PN6.3Mpa, PN10.0Mpa)

DN50 til DN900 (for PN15.0Mpa)

DN50 til DN600 (for PN25.0Mpa)

Rørboring: Fuld boring (FB)/ Reducer boring (RB)

Konstruktionskrop: Endeindgang

Motorhjelm/dækseltype: Boltet motorhjelm/forlænget motorhjelm

Sæde Type: Blød type/ Hardseal Metal Type

Flowretningsbestemt: Ensrettet/Tovejs

Servicemedium: Naturgas, Olie, Vand, Oxygongas osv

Service: SOUR, ISO 15156/ NACE MR0175

Flygtningemission: ISO 15848

Funktion: Brandsikkerhedsdesign

Antistatisk design

Udblæsningssikker stamme

Dobbelt blok og dystert design

ISO 5211 monteret IPAD

Ventildrift: manuel håndtag / snekkegear / aktuatorbetjent / pneumatisk aktuator / motoraktuator

MOC (Bill of Material â BOM) :

Krop & motorhjelm: ASTM A 105N (kulstofstål)

: ASTM A350 LF2 (lavtemp. kulstofstål)

: ASTM A182 F304 / F316 (SS 304 / SS 316) (rustfrit stål)

:ASTM A 182 F304L / F316L (rustfrit stål)

: ASTM A182 F347

: ASTM A182 F51/F53 /F53 (duplex rustfrit stål)

Solid kugle: ASTM A105N+ENP/A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Bemærk: Harseal Metal Sædetype Kugleoverfladebehandling: ENP, HCR, WC, svejsning Ni60/ Ni55

Stilk: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Metalsædering: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Bemærk: Harseal Metal Sædetype Sæde Ring overfladebehandling: ENP, HCR, WC, svejsning Ni60/ Ni55

Sædeforsegling: PTFE Virgin / 25% glasfyldt PTFE â GFT / Carbon Fyldt PTFE â CFT

: PEEK / Delrin / Grafoil â Grafitring

Glandpakning: PTFE Virgin / 25% glasfyldt PTFE â GFT / Carbon Fyldt PTFE â CFT

: Grafoil â Grafitring

Hvad er en Trunnion-monteret kugleventil?

Den tapmonterede kugleventil er en kvartalsdrejningsventil, der hjælper med at stoppe det strømmende medium i rørledningerne. Den unikke egenskab ved den tapmonterede kugleventil er dens skive i en rund eller sfærisk form placeret i midten. Dette bliver ved med at rotere for at stoppe eller starte flowet.
