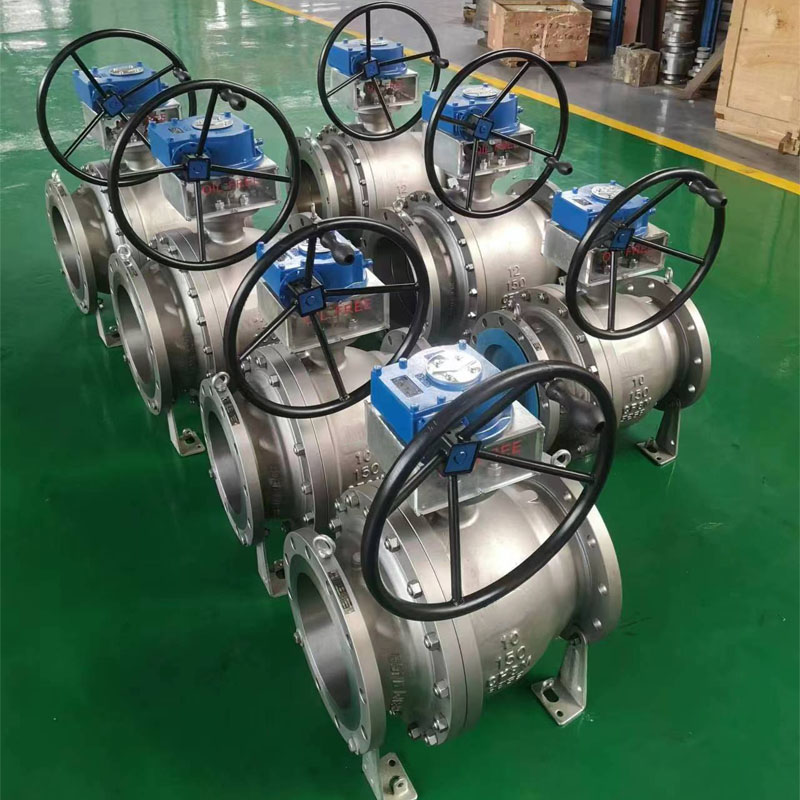

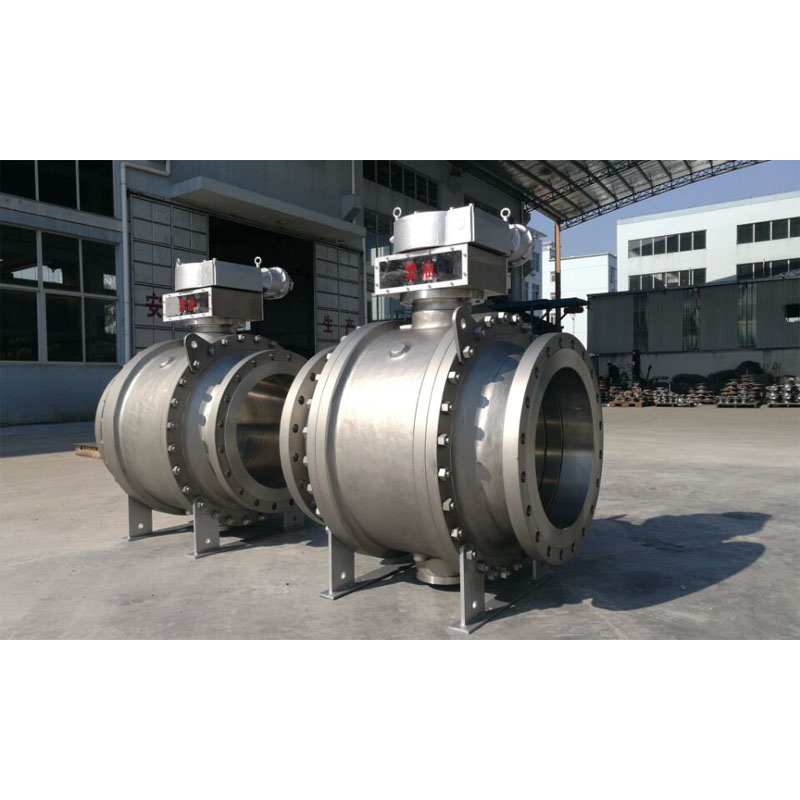

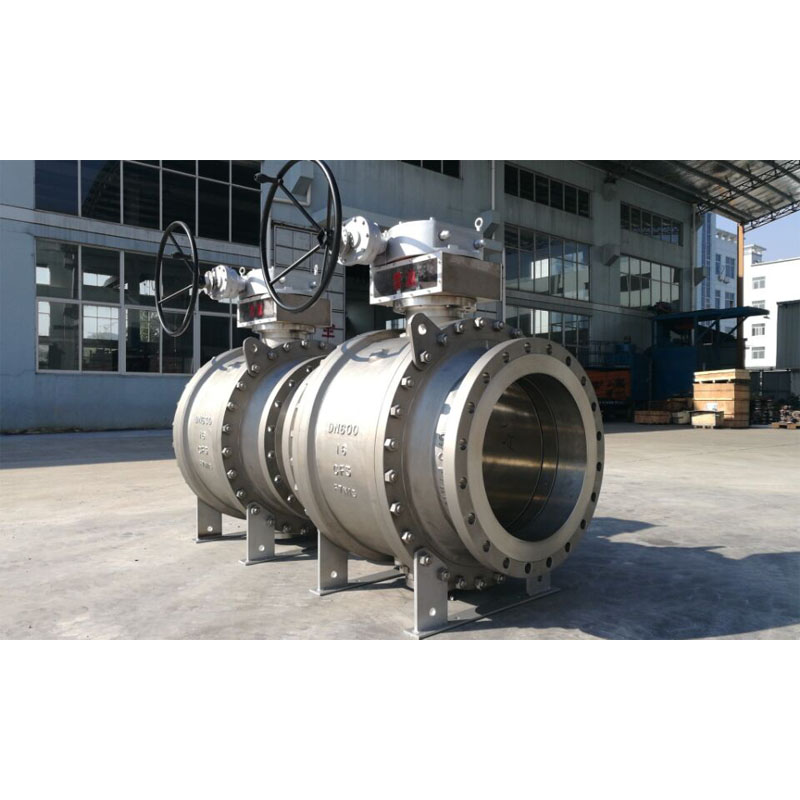

Oxygon kugleventil

Oxygon kugleventil er en slags speciel kugleventil, hvor ventilerne bruges til Oxygon-gassen i systemet, hvilket bør være strengt oliefri krav under montering og installation.

Design og test international standard for todelt kugleventil

Designstandard: BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

Inspektions- og teststandard: API 598/ API 6D

Brandsikker teststandard: API 607/API 6FA

Flange Til Flange Længde: ANSI B 16.10 -Kort mønster/ Langt mønster

Endetilslutning: Flangeende ende til ANSI B 16.5, stødsvejseender, svejsesømmeender.

Producentstørrelse og trykområde:

NPS 1/2" til 48" (for ANSI Class 150LB)

NPS 1/2" til 48" (for ANSI Class 300LB)

NPS 1/2" til 48" (for ANSI Class 600LB)

NPS 1/2" til 36" (for ANSI Class 900LB)

NPS 1/2" til 24" (for ANSI Class 1500LB)

NPS 1/2" til 12" (for ANSI Class 2500LB)

eller

DN15 til DN1200 (for PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa)

DN15 til DN1200 (for PN4.0Mpa, PN5.0Mpa)

DN15 til DN1200 (for PN6.3Mpa, PN10.0Mpa)

DN15 til DN900 (for PN15.0Mpa)

DN15 til DN600 (for PN25.0Mpa)

Rørboring: Fuld boring (FB)/ Reducer boring (RB)

Konstruktionskrop: Sideindgang

Motorhjelm/dækseltype: Boltet motorhjelm/forlænget motorhjelm

Sædetype: Blød type

Flowretningsbestemt: Ensrettet/Tovejs

Servicemedium: Oxygongas

Funktion: Brandsikkerhedsdesign

Antistatisk design

Udblæsningssikker stamme

Ventildrift: manuel håndtag / snekkegear / aktuatorbetjent / pneumatisk aktuator / elektrisk aktuator

MOC (Bill of Material – BOM):

Krop & motorhjelm: ASTM B148 C95800 (Al-Bronze)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (rustfrit stål)

Solid bold: ASTM B148 C95800 (Al-Bronze)

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

Stilk: ASTM B148 C95800 (Al-Bronze)

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

Kuglesæde og kropsforsegling: PTFE Virgin / 25 % glasfyldt PTFE

: PEEK / Delrin / Grafoil – Grafitring

Glandpakning: PTFE Virgin / 25 % glasfyldt PTFE – GFT / kulstoffyldt PTFE – CFT
