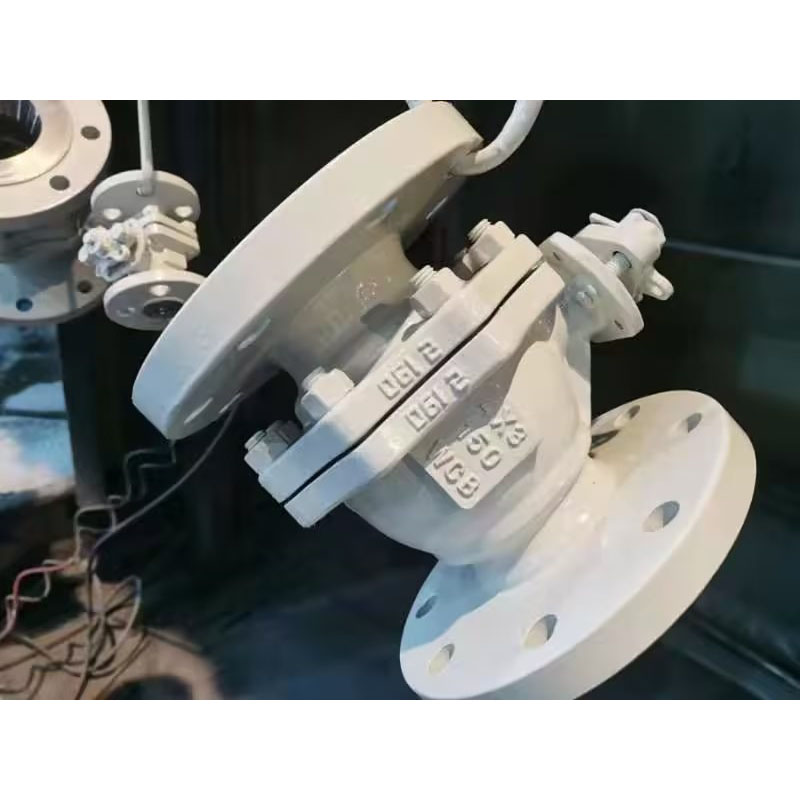

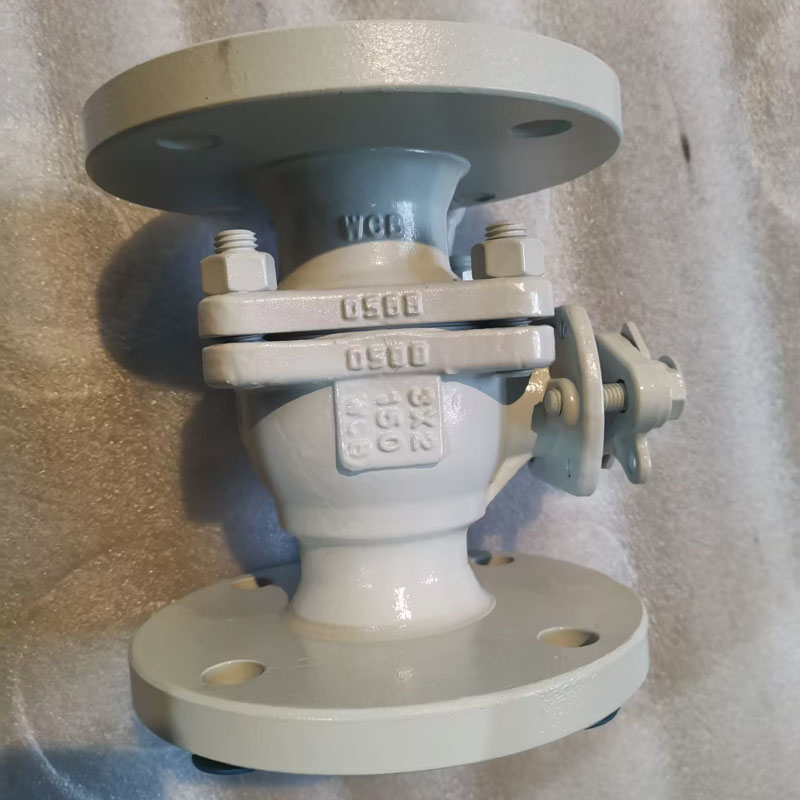

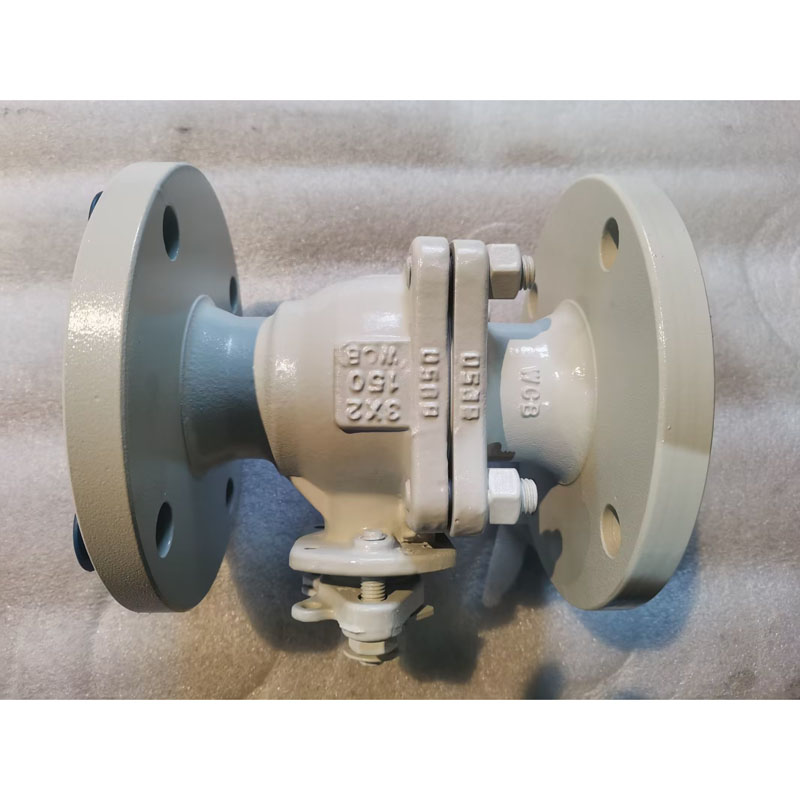

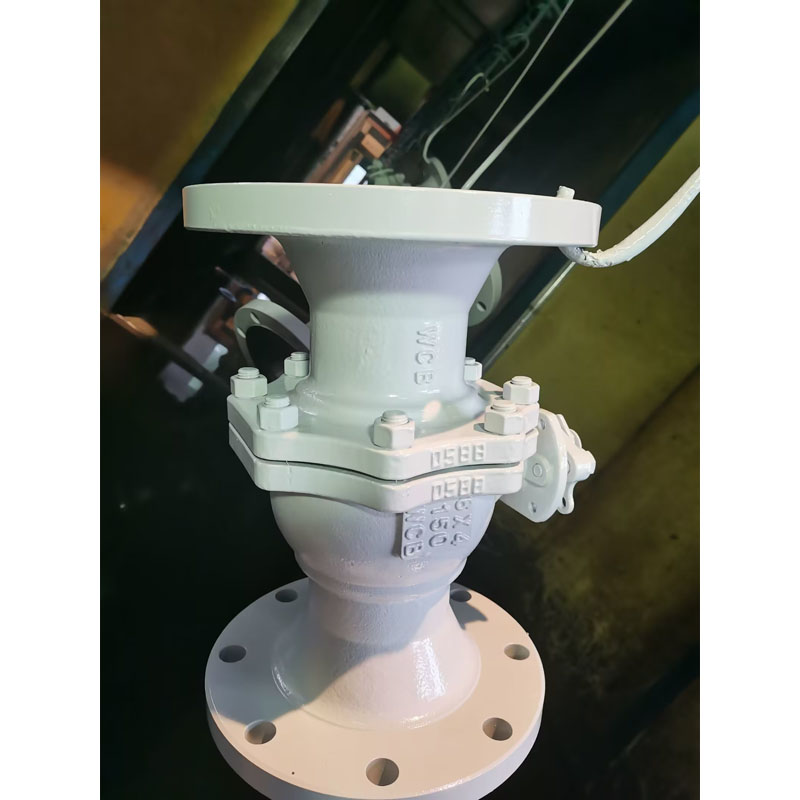

Reducer boring flydende kugleventil

Som en professionel industriel ventilfremstilling i Kina, LYV® havde tilbudt mange stk reducere boring flydende kugleventiler med god kvalitet til vores kunder i de seneste år. Normalt er reduktionsboringsventilen omkring 30% lettere i forhold til kugleventiler med fuld boring af samme størrelse, naturligvis er funktionen af ​​reduktionskugleventilens funktion at spare installationsplads og reducere indkøbsomkostningerne for hele rørledningssystemet.

Design og test international standard:

Designstandard: BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

Inspektions- og teststandard: API 598/ API 6D

Brandsikker teststandard: API 607/API 6FA

Flange Til Flange Længde: ANSI B 16.10 -Kort mønster/ Langt mønster

Endetilslutning: Flangeende ende til ANSI B 16.5, stødsvejseender, svejsesømmeender.

Producentstørrelse og trykområde:

NPS 1/2*3/8â til 10*8â (for ANSI Class 150LB)

NPS 1/2*3/8â til 8*6â (for ANSI Class 300LB)

NPS 1/2*3/8â til 4*3â (for ANSI Class 600LB)

Rørboring: Reducer boring(RB)

Konstruktionskrop: Endeindgang

Motorhjelm/dækseltype: Boltet motorhjelm/forlænget motorhjelm

Sæde Type: Blød type/ Hardseal Metal Type

Flowretningsbestemt: Ensrettet/Tovejs

Servicemedium: Naturgas, Olie, Vand, Oxygongas osv

Service: SOUR, ISO 15156/ NACE MR0175

Funktion: Brandsikkerhedsdesign

Antistatisk design

Udblæsningssikker stamme

ISO 5211 monteret IPAD

Ventildrift: manuel håndtag / snekkegear / aktuatorbetjent / pneumatisk aktuator / elektrisk aktuator

MOC (Bill of Material â BOM) :

Krop & motorhjelm: ASTM A 216 GR. WCB /ASTM A105N (kulstofstål)

: ASTM A352 LCB / LCC /ASTM A350 LF2 (lavtemp. kulstofstål)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (rustfrit stål)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (rustfrit stål)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (duplex rustfrit stål)

Solid kugle: ASTM A105N+ENP/A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Bemærk: Harseal Metal Sædetype Kugleoverfladebehandling: ENP, HCR, WC, svejsning Ni60/ Ni55

Stilk: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Kuglesæde og kropstætning: PTFE Virgin / 25 % glasfyldt PTFE â GFT / Carbonfyldt PTFE â CFT

: PEEK / Delrin / Grafoil â Grafitring

Glandpakning: PTFE Virgin / 25% glasfyldt PTFE â GFT / Carbon Fyldt PTFE â CFT

: Grafoil â Grafitring

Hvad er en kugleventil med reduceret boring?

En kugleventil med reduceret boring er en type kugleventil, hvor ventilens indvendige diameter er mindre end rørdiameteren, mens ventilens flangedimension stadig passer til rørdiameteren. Arbejdskravet er, at turbulens og væskestrømningshastighed ikke er større bekymringer, og hvor der ikke er sandsynlighed for opbygning af partikler, for at undgå ventilblokering.

Med en mindre indvendig diameter er ventilhuset og kuglestørrelsen også mindre, så kugleventilen med reduceret boring optager et mindre volumen, hvilket gør at den bruger mindre plads under installationen. Hvad mere er, materialet til et mindre hus og en kugle opkræver en lavere materialeomkostning, for at påvirke de endelige produkters omkostninger, for at reducere hele omkostningerne ved rørledningssystemet.
