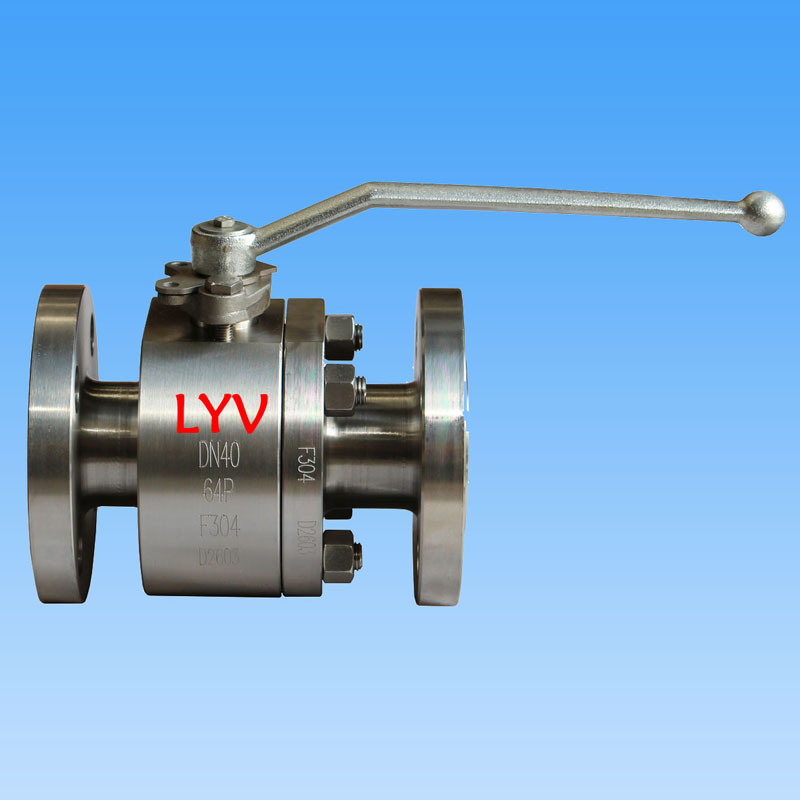

2-delt kugleventil i rustfrit stål

LYV® er en professionel industriel ventilproducent, der eksporterer forskellige ventiler til hele verden med karakteristisk design og praktisk ydeevne og konkurrencedygtig pris; for mere information om de 2-delte kugleventiler i rustfrit stål, er du velkommen til at kontakte os.

Den 2-delte kugleventil i rustfrit stål er designet i henhold til ISO 17292, API 608 & API 6D, med støbning og smedet rustfrit stålmateriale, som SS304, SS316, SS304L, SS316L.

Design og test international standard:

Designstandard: BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

Inspektions- og teststandard: API 598/ API 6D

Brandsikker teststandard: API 607/API 6FA

Flange Til Flange Længde: ANSI B 16.10 -Kort mønster/ Langt mønster

Endetilslutning: Flangeende ende til ANSI B 16.5, stødsvejseender, svejsesømmeender.

Producentstørrelse og trykområde:

Støbemateriale: Smedet materiale:

NPS 1/2â til 18â (for ANSI Class 150LB) NPS 1/2â til 4â (for ANSI Class 150LB)

NPS 1/2â til 18â (for ANSI Class 300LB) NPS 1/2â til 3â (for ANSI Class 300LB)

NPS 1/2â til 12â (for ANSI Class 600LB) NPS 1/2â til 2â (for ANSI Class 600LB)

NPS 1/2â til 12â (for ANSI Class 900LB) NPS 1/2â til 2â (for ANSI Class 900LB)

Eller

Støbemateriale:

DN15 til DN450 (for PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa)

DN15 til DN300 (for PN4.0Mpa, PN5.0Mpa)

DN15 til DN300 (for PN6.3Mpa, PN10.0Mpa)

Smedet materiale:

DN15 til DN100 (for PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa)

DN15 til DN80 (for PN4.0Mpa, PN5.0Mpa)

DN15 til DN50 (for PN6.3Mpa, PN10.0Mpa)

Rørboring: Fuld boring (FB)/ Reducer boring (RB)

Konstruktionskrop: Endeindgang

Motorhjelm/dækseltype: Boltet motorhjelm/forlænget motorhjelm

Sædetype: Blød type/ Hardseal metaltype

Flowretningsbestemt: Ensrettet/Tovejs

Servicemedium: Naturgas, Olie, Vand, Oxygongas osv

Service: SOUR, ISO 15156/ NACE MR0175

Funktion: Brandsikkerhedsdesign

Antistatisk design

Udblæsningssikker stamme

Ventildrift: manuel håndtag / snekkegear / aktuatorbetjent / pneumatisk aktuator / elektrisk aktuator

MOC (Bill of Material â BOM) :

Krop & motorhjelm: : ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (rustfrit stål)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (rustfrit stål)

: ASTM A182 F304 / F316 / F304L / F316L (rustfrit stål)

Solid bold: : ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

Bemærk: Harseal Metal Sædetype Kugleoverfladebehandling: ENP, HCR, WC, svejsning Ni60/ Ni55

Stilk: :ASTM A182 F304 / F316 / F304L / F316L / 17-4 PH

Kugletætning og kropsforsegling: PTFE Virgin / 25% glasfyldt PTFE â GFT / kulstoffyldt PTFE â CFT

: PEEK / Delrin / Grafoil â Grafitring

: ASTM A 182 F304 / F316 /F304L / F316L (SS 304L / SS 316L)

Glandpakning: PTFE Virgin / 25% glasfyldt PTFE â GFT / Carbon Fyldt PTFE â CFT

: Grafoil â Grafitring
