Dobbelt offset sommerfugleventil

Du er velkommen til at komme til vores fabrik for at købe Double Offset Butterfly Valve, lav pris og høj kvalitet. Dobbelt excentrisk sommerfugleventil Vi ser frem til at samarbejde med dig.

LYV® Dobbelt offset sommerfugleventil Introduktion

LYV dobbelt excentrisk sommerfugl ventil på grundlag af forbedret støbning er i øjeblikket meget udbredt dobbelt excentrisk sommerfugl ventil. Dens strukturelle karakteristika er, at stammeaksen afviger fra midten af ​​skiven og midten af ​​kroppen. Effekten af ​​dobbelt excentricitet gør det muligt for skiven hurtigt at blive fjernet fra sædet, efter at ventilen er åbnet, hvilket i høj grad eliminerer det unødvendige overdrevne ekstrudering og ridsefænomen mellem skiven og sædet, reducerer åbningsmodstanden, reducerer slid og forbedrer levetiden af sædet

LYV® Dobbelt offset sommerfugleventilparameter (specifikation)

Produktadoptionsstandard

Strukturel form

Dobbelt excentrisk

Design grundlag

GB

API

Køretilstand

Manuel, snekkegear og snekkedrev, manuel, el

Design standard

GB/T 12238

API609, MSS.SP-68

Strukturel længde

GB/T12221

ASMEB16.10, API609, MSS.SP-68

Forbindelsesflange

JB/T79, JB/T82, GB/T9115

ASME B16.5, ASME B16.47

Test og inspektion

JB/T 9092

API 598

Bemærk: Størrelsen på ventilforbindelsesflangen og stumpsvejseenden kan designes og fremstilles i henhold til brugerkrav

Hoveddele materiale

Serienummer

materiale

materiale

Serienummer

Delnavn

materiale

1 Ventilhus

WCB, CF8, CF8M, CF8C, CF3, CF3M

5 pakning

Fleksibel grafit

2 Ventilspindel

1Cr13, 2Cr13, 1Cr18Ni9Ti, 0Cr18Ni12Mo2Ti

6 Pakdåse

WCB, CF8, CF8M

3 Sommerfuglepladesamling

WC+f4, WCB+ kompositdele i rustfrit stål

WCB+F6, CF8, CF8M

7 støtte

WCB, CF8, CF8M, CF3, CF3M

4 Pakkepude

2Cr13

8 Snekkegear og snekkegear

LYV® Dobbelt offset sommerfugleventil funktion og anvendelse

1 Rimeligt design, kompakt struktur, nem montering og demontering, nem vedligeholdelse.

2 Excentrisk struktur, reducere friktionen af ​​tætningsringen, forlænge ventilens levetid.

3 Fuldstændig forseglet, ingen lækage. Den kan bruges i ultrahøj vakuum tilstand

4 Udskift ventilpladens tætningsring, sommerfugleplade, roterende aksel og andre materialer, kan anvendes til en række medier og forskellige temperaturer

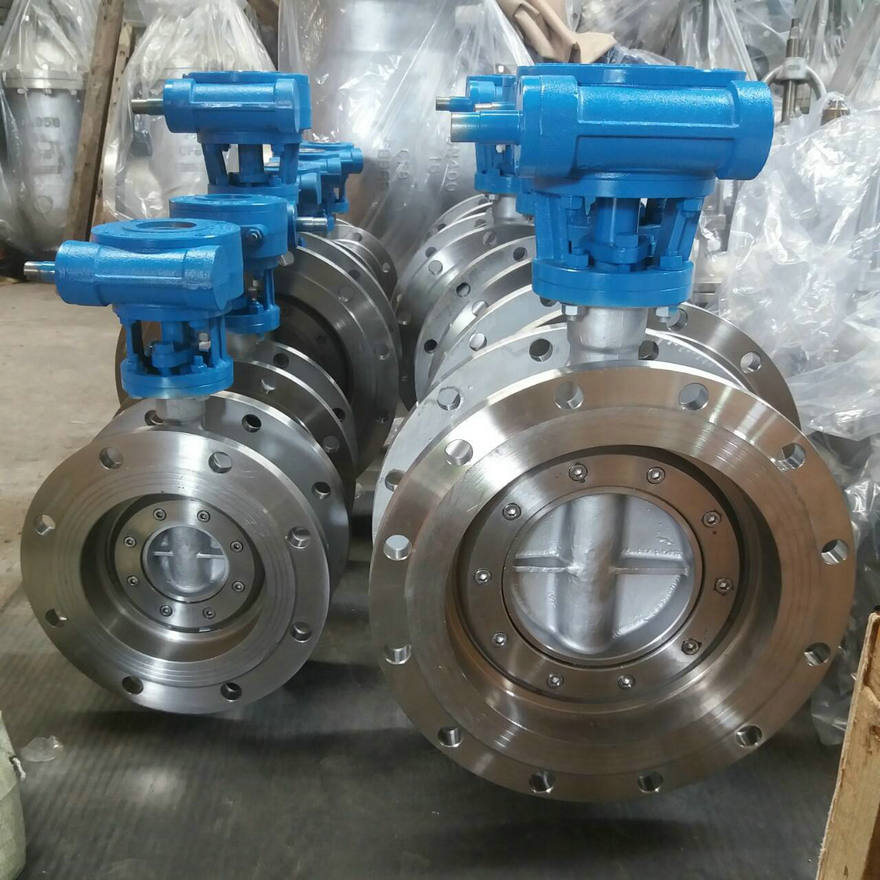

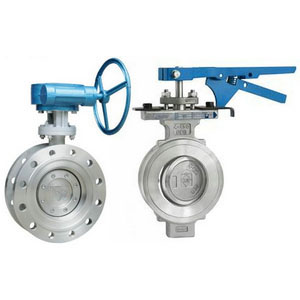

LYV® Dobbelt offset sommerfugleventil detaljer
