Fuldt svingende kontraventil

LYV® Fuldt åben kontraventil Introduktion

Som en professionel producent af fuldsvingende kontraventil kan du være sikker på at købe fuld åben svingventil fra vores fabrik, og vi vil tilbyde dig den bedste eftersalgsservice og rettidig levering. Fuldt åben svingkontraventil Svingkontraventil, også kendt som kontraventil eller kontraventil, dens rolle er at forhindre, at rørledningens medium strømmer tilbage. Åbnings- og lukkedelene er afhængige af mediumstrømmen og kraften til at åbne eller lukke, for at forhindre medietilbagestrømning af ventilen kaldet kontraventil. Kontraventiler hører til automatiske ventiler, der hovedsageligt bruges til medium envejsstrømning på rørledningen, tillader kun mediet at strømme i én retning for at forhindre ulykker. Denne type ventil bør generelt installeres vandret i rørledningen

LYV® Fuldt åben kontraventil Parameter (specifikation)

Prøvetryk

Nominelt tryk (MPa)

1. 0

1.6

2.5

4.0

6.4

Skal test

1. 5

2.4

3.75

6.0

9.6

Tætningstest

1. 1

1.76

2.75

4.4

7.1

Ventilhus materiale

WCB(C)

CF8(P),CF 8M (R)

WC6, WC9

Driftstemperatur

⤠425

⤠100

⤠100

⤠550,-

⤠550,-

Anvendeligt medium

Vand, damp, olie

Salpetersyre

acetogener

Vand og damp

Vand og damp

LYV® Fuldt åben kontraventil Funktion og anvendelse

Svingkontraventil er egnet til nominelt tryk PN1.0MPa~42.0MPa, klasse150-2500; Nominel diameter DN15~1200mm, NPS1/2~48; Arbejdstemperatur -196~540â på en række forskellige rørledninger, der bruges til at forhindre tilbagestrømning af mediet. Gennem valget af forskellige materialer (WCB,CF8(M),CF3(M),1Gr5Mo,15CrMo1V, kan påføres vand, damp, olie, salpetersyre, eddikesyre, stærkt oxiderende medium og urinstof og andre medier. Anvendes hovedsageligt inden for petroleum, kemisk, farmaceutisk, kemisk gødning, elektrisk kraft og andre rørledninger.

Svingkontraventil vedtager intern vippearmssvingstruktur, alle åbnings- og lukkedele af ventilen er installeret i ventilhuset, trænger ikke ind i ventilhuset, ud over flangedelene med tætningspakning og tætningsring, har det hele ingen udvendigt lækagepunkt, for at eliminere muligheden for ventillækage. Svingkontraventilvippearm og skive er forbundet med en sfærisk struktur, så skiven har en vis grad af frihed i 360 graders området, med passende mikropositionskompensation.

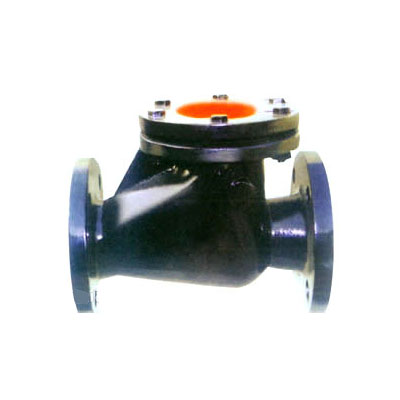

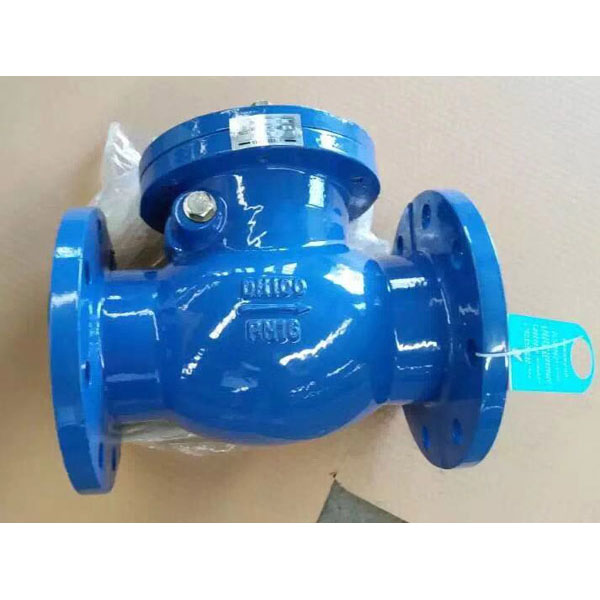

Sving kontraventil

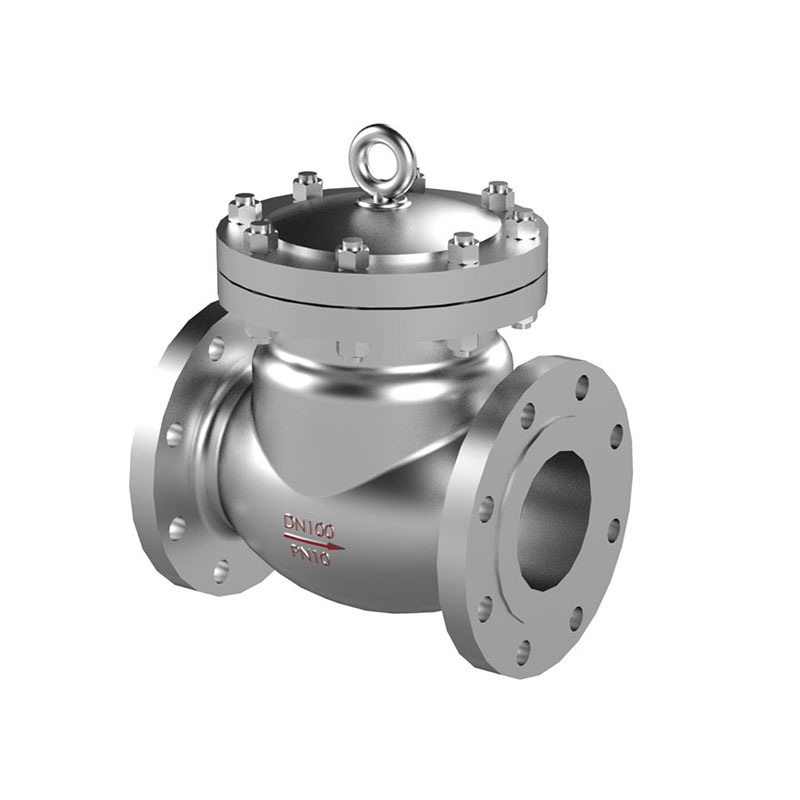

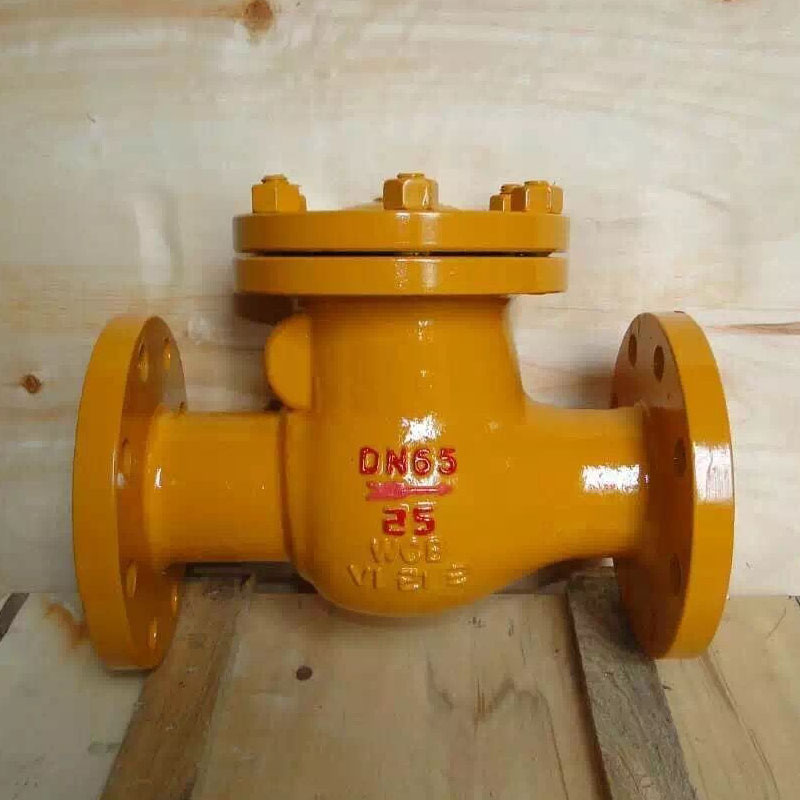

Sving kontraventil

Velegnet til rene medier, ikke egnet til medier, der indeholder faste partikler og høj viskositet

LYV® Fuldt åben kontraventil Detaljer
