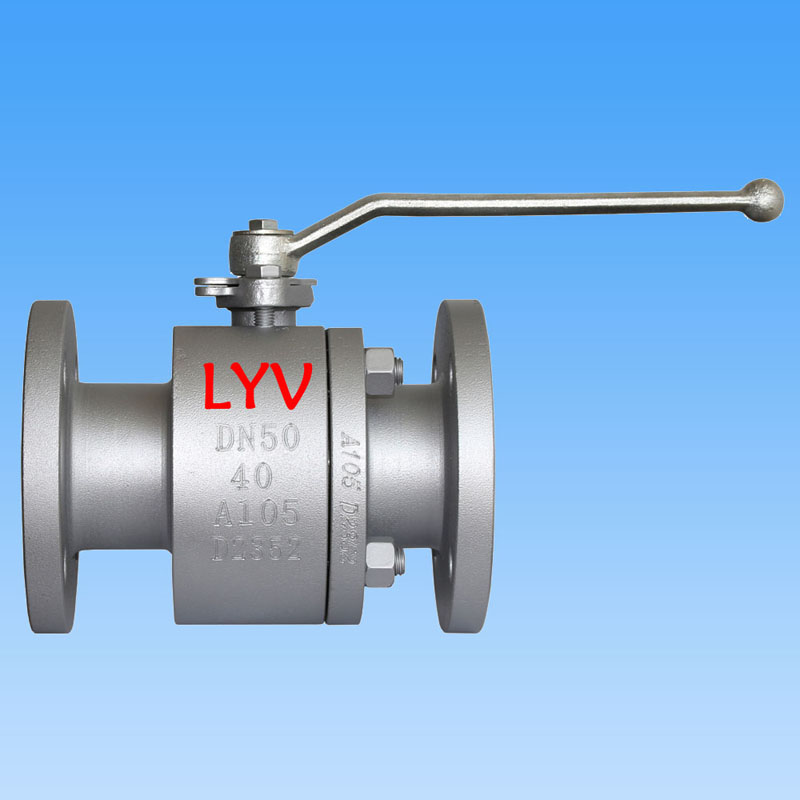

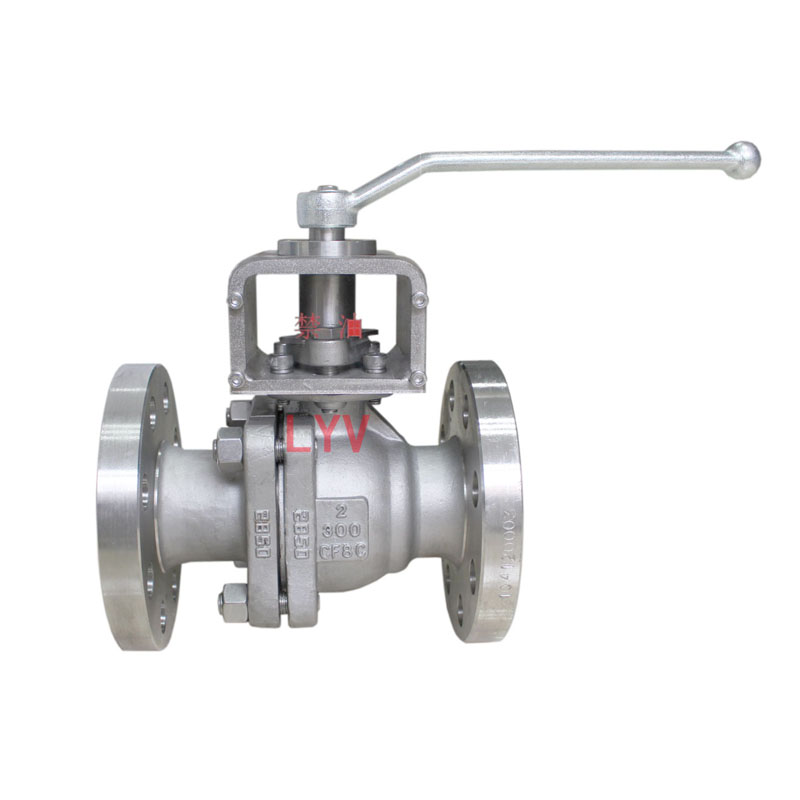

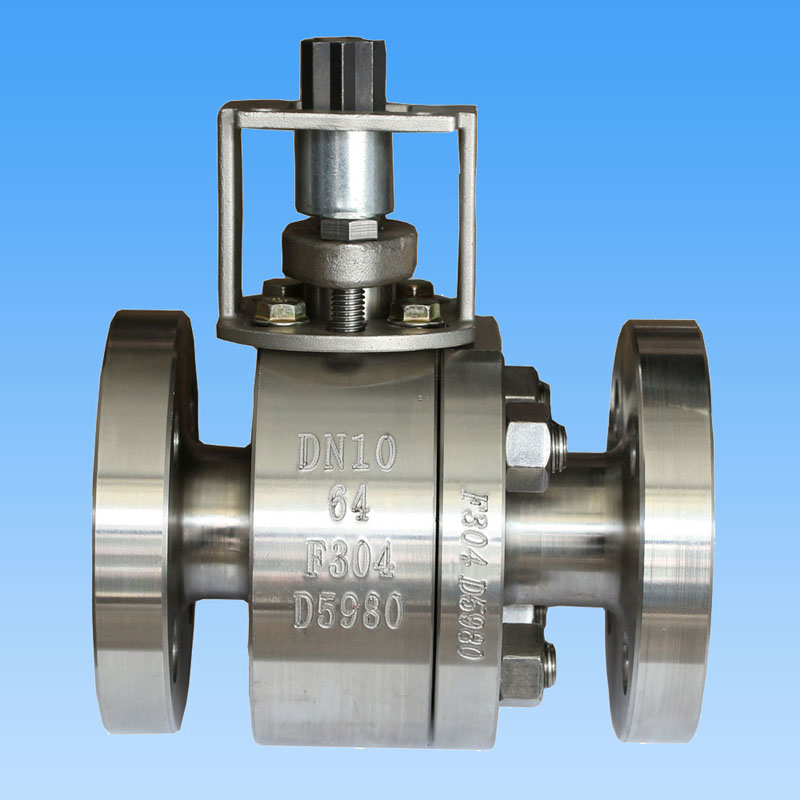

Fuld boring flydende kugleventil

LYV® den flydende kugleventil med fuld boring bruges til at afskære eller forbinde mediet i rørledningen, som har funktioner som: sikre ventiltætning, lav friktionskoefficient, lille driftsmoment, en række sædematerialer, bred vifte af tilpasningsevne, åben /luk med korrekt kontakt. Samtidig kan den flydende kugleventil danne metalkontakt med ventilhuset efter brand for at sikre spindeltætningen.

Design og test international standard:

Designstandard: BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

Inspektions- og teststandard: API 598/ API 6D

Brandsikker teststandard: API 607/API 6FA

Flange Til Flange Længde: ANSI B 16.10 -Kort mønster/ Langt mønster

Endetilslutning: Flangeende ende til ANSI B 16.5, stødsvejseender, svejsesømmeender.

Producentstørrelse og trykområde:

NPS 1/2â til 10â (for ANSI Class 150LB)

NPS 1/2â til 8* (for ANSI klasse 300LB)

NPS 1/2â til 4â (for ANSI Class 600LB)

eller

DN15 til DN250 (for PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa)

DN15 til DN200 (for PN4.0Mpa, PN5.0Mpa)

DN15 til DN100 (for PN6.3Mpa, PN10.0Mpa)

Rørboring: Fuld boring (FB)

Konstruktionskrop: Endeindgang, 2 stk/3 stk

Motorhjelm/dækseltype: Boltet motorhjelm/forlænget motorhjelm

Sædetype: Blød type/ Hardseal metaltype

Flowretningsbestemt: Ensrettet/Tovejs

Servicemedium: Naturgas, Olie, Vand, Oxygongas osv

Service: SOUR, ISO 15156/ NACE MR0175

Funktion: Brandsikkerhedsdesign

Antistatisk design

Udblæsningssikker stamme

ISO 5211 monteret IPAD

Ventildrift: manuel håndtag / snekkegear / aktuatorbetjent / pneumatisk aktuator / elektrisk aktuator

MOC (Bill of Material â BOM) :

Krop & motorhjelm: ASTM A 216 GR. WCB /ASTM A105N (kulstofstål)

: ASTM A352 LCB / LCC /ASTM A350 LF2 (lavtemp. kulstofstål)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (rustfrit stål)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (rustfrit stål)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (duplex rustfrit stål)

Solid kugle: ASTM A105N+ENP/A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Bemærk: Harseal Metal Sædetype Kugleoverfladebehandling: ENP, HCR, WC, svejsning Ni60/ Ni55

Stilk: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Kuglesæde og kropstætning: PTFE Virgin / 25 % glasfyldt PTFE â GFT / Carbonfyldt PTFE â CFT

: PEEK / Delrin / Grafoil â Grafitring

Glandpakning: PTFE Virgin / 25% glasfyldt PTFE â GFT / Carbon Fyldt PTFE â CFT

: Grafoil â Grafitring

Hvad er en flydende kugleventil?

Den flydende kugleventil er en slags ventil, hvor dens kugle flyder inde i ventilhuset; den driver til nedstrømssiden og vil blive presset tæt mod sædet af middeltrykket for at sikre en pålidelig tætning. Det er et ganske enkelt design med en god tætningsevne og afhængig af sædematerialet til at bære arbejdsbyrden, da tætningsbelastningen hovedsageligt påføres sæderingene. Normalt arbejder de flydende kugleventiler i rørledningssystemet med et lavt og mellemtryk.

Hvad er en kugleventil med fuld boring?

Kugleventilen med fuld boring bruges hovedsageligt til on-off-forhold. I procesrørledningssystemet er de fleste ventiler designet til at begrænse flowet til et bestemt område ved at gøre flowpassagen eller arealet af lukkeelementet mindre end rørets indre diameter. Nogle slags kugleventiler har en overdimensioneret kugle for at sikre, at de indre flowpassager kan have plads nok til at lade væsken passere uden nogen åbenlyse begrænsninger, hvilket kaldes kugleventiler med fuld boring, da hullet på kuglen er samme størrelse, der passer til rørledningens diameter.
