LYV®, en professionel industriel ventilproducent, har introduceret sin

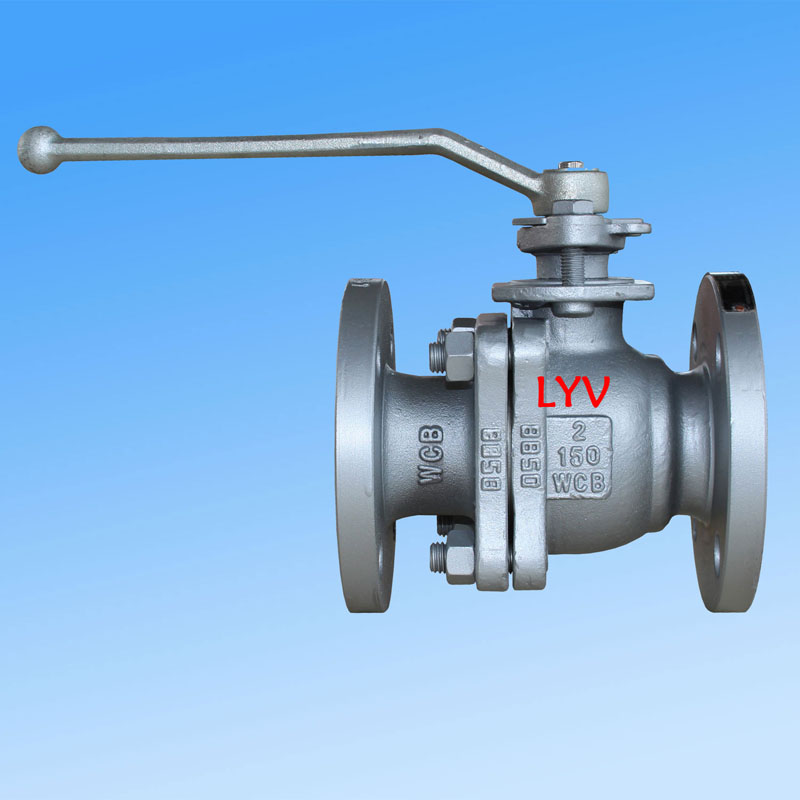

2-delt flydende kugleventil, en af de mest udbredte ventiltyper i industrielle rørsystemer. Virksomheden eksporterer ventiler til markeder, herunder Nordamerika, Sydøstasien, Rusland og Mellemøsten. Med CNC-bearbejdningsudstyr og en kvalificeret arbejdsstyrke har LYV® en årlig produktionskapacitet på over 50.000 ventiler, hvilket understøtter både standard- og brugerdefinerede krav.
Design og konstruktion
Den 2-delte flydende kugleventil har en delt kropskonstruktion med et flydende kugledesign. Det er konstrueret i overensstemmelse medISO 17292, API 608 og API 6Dstandarder. Ventilen fås i fuld boring (FB) eller reduceret boring (RB) konfigurationer med endeindgangshuskonstruktion. Motorhjelmmuligheder omfatter boltet motorhjelm eller forlænget motorhjelm, og sædetyper tilbydes i bløde sæde- eller hårdforseglede metalvarianter. Flowretningen kan være ensrettet eller tovejsbestemt, hvilket giver fleksibilitet til forskellige proceskrav.
Størrelse og trykområde
| Trykklasse |
Størrelsesområde (NPS) |
Størrelsesområde (DN) |
| ANSI klasse 150LB |
1/2" – 10" |
DN15 – DN250 |
| ANSI klasse 300LB |
1/2" – 8" |
DN15 – DN200 |
| ANSI klasse 600LB |
1/2" – 4" |
DN15 – DN100 |
Note:For PN-klassificeringer dækker ventilen PN0.6, PN1.6, PN2.0, PN2.5 op til DN250; PN4.0 og PN5.0 op til DN200; PN6.3 og PN10.0 op til DN100.
Design- og teststandarder
| Standard kategori |
Referencestandard |
|
Design Standard
|
BS EN ISO 17292 (BS 5351) / ASME B16.34 / API 6D |
|
Inspektion & prøvning
|
API 598 / API 6D |
|
Brandsikker test
|
API 607 / API 6FA |
|
Flange-til-flange-længde
|
ANSI B16.10 – Kort mønster / Langt mønster |
|
Afslut forbindelser
|
Flangesvejsede (ANSI B16.5), stødsvejsning, muffesvejsning |
Nøglefunktioner
-
Brandsikkert design– overholder API 607 / API 6FA
-
Anti-statisk design– spreder statisk ladning for sikker drift
-
Udblæsningssikker stamme– forhindrer stammeudstødning under tryk
-
Service Medium– naturgas, olie, vand, oxygen og andre industrielle væsker
-
Sur Service– i overensstemmelse med ISO 15156 / NACE MR0175
-
Ventildrift– manuel håndtag, snekkegear, pneumatisk aktuator, elektrisk aktuator
Byggematerialer (BOM)
Krop & motorhjelm
| Materialekvalitet |
Beskrivelse |
| ASTM A216 GR. WCB / A105N |
Kulstofstål |
| ASTM A352 LCB / LCC / A350 LF2 |
Lavtemperatur kulstofstål |
| ASTM A351 GR. CF8 / CF8M |
SS 304 / SS 316 (rustfrit stål) |
| ASTM A351 GR. CF3 / CF3M |
SS 304L / SS 316L (rustfrit stål) |
| ASTM A351 Gr. CF8C |
Rustfrit stål |
| ASTM A890 4A / 5A / 6A |
Duplex rustfrit stål |
Solid bold
| Materialekvalitet |
Beskrivelse |
| A105N + ENP / A105N + TCC |
Kulstofstål med strømløs nikkelbelægning / wolframkarbidbelægning |
| ASTM A182 F304 / F316 |
SS 304 / SS 316 |
| ASTM A182 F304L / F316L |
SS 304L / SS 316L |
| ASTM A182 F347 |
Rustfrit stål |
| ASTM A182 F51 / F53 / F55 |
Duplex / Super Duplex rustfrit stål |
Bemærkning til hårdtforseglet metalsæde:Kugleoverfladebehandlinger omfatter ENP, HCR, WC og svejsning Ni60 / Ni55.
Stilk
| Materialekvalitet |
Beskrivelse |
| ASTM A182 F6a |
Martensitisk rustfrit stål |
| ASTM A182 F304 / F316 / F304L / F316L |
Rustfrit stål |
| 17-4 PH |
Nedbørshærdende rustfrit stål |
| ASTM A182 F51 / F53 / F55 |
Duplex / Super Duplex rustfrit stål |
Sæder, kropstætninger og pakning
| Materiale |
Anvendelse |
| PTFE Virgin |
Sæde / kropstætning / pakning |
| 25 % glasfyldt PTFE (GFT) |
Sæde / kropstætning / pakning |
| Kulstoffyldt PTFE (CFT) |
Sæde / kropstætning / pakning |
| PEEK / Delrin |
Sæde / kropstætning |
| Grafoil (grafitring) |
Sæde / kropstætning / pakning |
Ansøgning og service
Den 2-delte flydende kugleventil er velegnet til en lang række industrielle applikationer, herunder olie og gas, petrokemi, elproduktion, vandbehandling og rørledningssystemer. Den fås med flange-, stumpsvejse- eller muffesvejseendeforbindelser og kan betjenes manuelt eller med automatiserede aktuatorer. LYV® giver fuld eftersalgssupport og rettidig levering, bakket op af dets erfarne ingeniør- og produktionsteam.
Note:For tilpassede materialekombinationer, trykklassificeringer eller aktuatorkonfigurationer, kontakt venligst LYV® direkte med dine projektspecifikationer.
